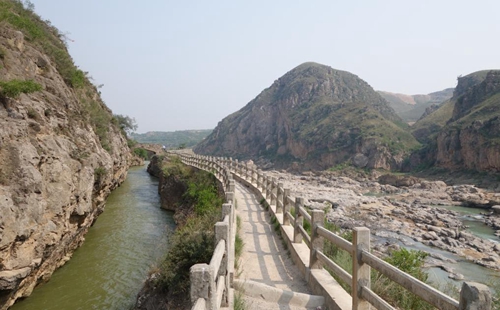

西安市涇陽縣鄭國渠是較早在關中建設的大型水利工程，超聲波明渠流量計監測地點位于張家山水庫下游，鄭國渠渠首段。渠道為較為規整的矩形渠道，渠寬為7.8米，安裝點位符合前5倍渠寬，后10倍渠寬的測量要求。現場也安裝了超聲波液位計，可以監測液位，可以根據渠首斷面水位流量查算表進行數據比對。

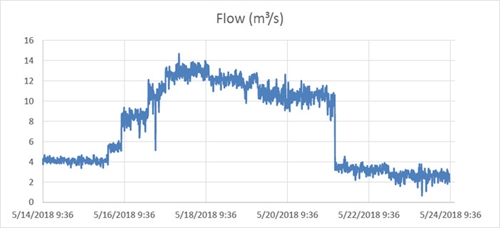

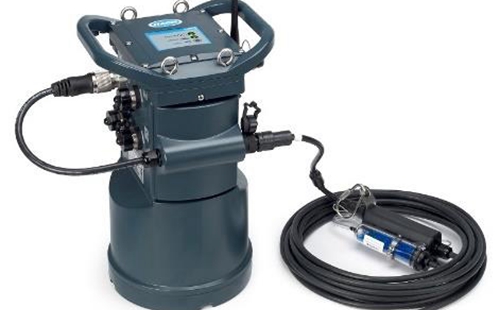

  在鄭國渠較大尺寸流量監測的應用中，流量計探頭固定在渠底部中間位置，設置相關渠斷面參數，儀器根據所測流速以及液位數值，計算流量，測量間隔為10分鐘左右/次。數據經采集后匯總分析，結果如圖所示。

  其中藍色數據線為儀器實際測量流量數據（m3/s），數據趨勢及實際值與渠首斷面水位流量查算表數據對比較為吻合。

  超聲波明渠流量計在正確安裝及維護正常的情況下，可以用于比較規整的較大明渠的流量測量，數據趨勢及實際測量值能夠滿足客戶需求。
